Ага...
Хотелось как лучше, скачали программу скеч ап, но пока в ней разобрались...
В Paint`е проще и быстрее... или карандашиком на бумажке в клеточку))) - а потом сфотографировать.
Ещё не знаю, нужны ли двери или оставлять проем открытым.
В шелтере дверей быть не может, если они есть - это уже не шелтер.
И нужно ли поднимать уровень пола
Обязательно, иначе внутри будет мокро.
Вариант узла наружной стены шелтера с грунтом снаружи и полом внутри: чёрная - поверхность естественного грунта, коричневая - стена шелтера, красная - баннерная ткань, оранжевый - песок:
Расчёт площади: на каждую из 5 голов выходит по 6 м кв. (примерно 2,5х2,5 м), что для шелтера в принципе приемлемо, но - не при одном входном проёме.
Теперь пересчитаем крышу, вернее, площадь кровли и макс. снеговую нагрузку: площадь кровли будет не 5х6 м, а больше - за счёт свесов - скажем, 6х7 м, т. е. нагрузка от снега - 42 м. кв х 120 кг/м кв х коэф.1,5= примерно 7,5 тонн, а самые короткие стропила у Вас - 5 метров в пролёте, а это многовато, надо делать подкосы... и я ещё не приплюсовал вес самих стропил и обрешётки, которая тоже должна быть не слабой...
Наконец, входной проём такой высоты, и такая высота всего сооружения - это совершенно лишнее и по деньгам, и по сложности поднимания пятиметровых брусов на четыре метра вверх
, и по удобству для лошадей тоже: внутрь будет заливаться слишком много воды и залетать слишком много ветра.
Поэтому я бы обдумал нечто гораздо более мелкое и простое
, возможно - пару-тройку отдельных сооружений на 2-3 головы каждое, что не исключает постройку их всех рядом, одним, эээ, кластером - для взаимного экранирования входов.

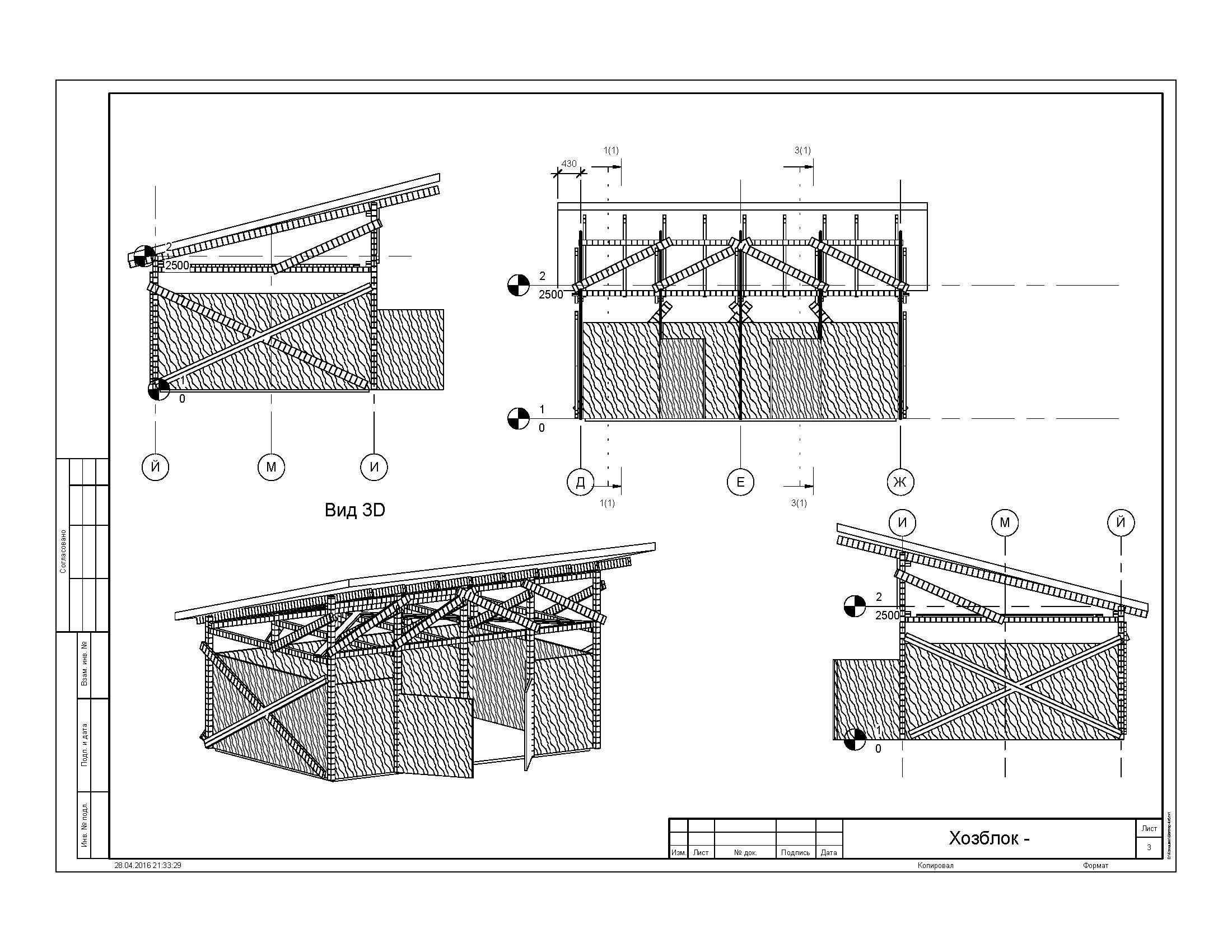

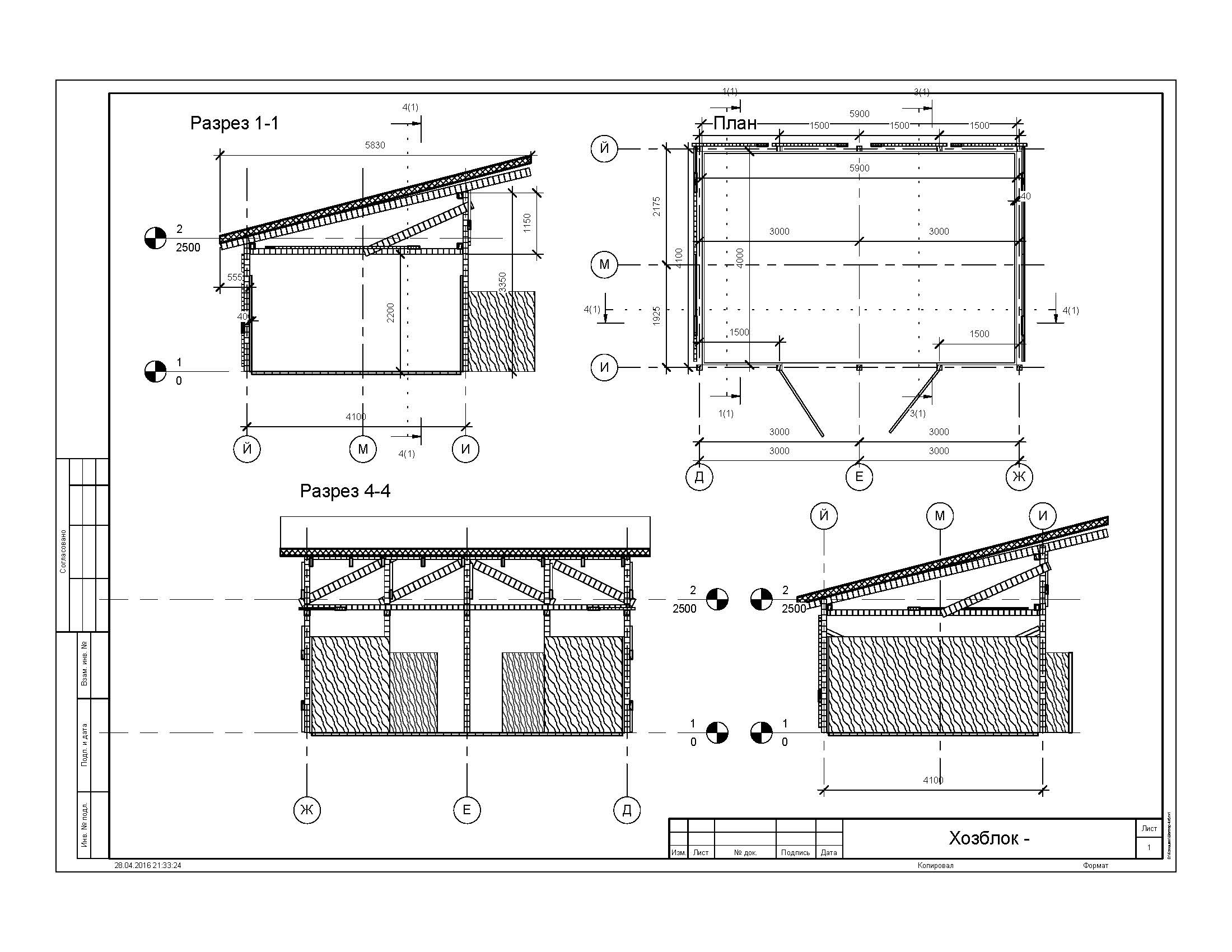

Например - пару вот таких:
Считаем: высота от земли до верхней поперечной балки (высота сплошных стен) не более 2,5 м, а лучше от 2 до 2,25 м максимум, общая - в коньке - около 3-х м, и снег на крыше несут не длинные стропила сами по себе, а короткие и к тому же собранные в очень прочные треугольные фермы, да ещё и с подкосами.
Площади 3х3 метра одного такого шелтера хватит для двух голов - потому, что есть два широких входа на две стороны, то есть без толкучки и молотьбы в стены); совокупная площадь стен двух таких шелтеров=3х2х2х2=до 30 м кв. - против Ваших сегодняшних 6х3,5х2+5х3= аж 57 м. кв. (стенку с проёмом я даже не считал).
Совокупная площадь кровли - примерно 4х4х2=до 40 м кв. с учётом свесов, то есть примерно то на то))), но трудоёмкость и стоимость куда меньше, а дождевая, снеговая и ветровая устойчивости) - куда больше.
